帶頸對焊法蘭和帶頸平焊法蘭之間的區別

2020-11-25 關注次數:

1)不同的焊縫泡沫:帶頸平焊法蘭圓管和法蘭焊縫泡沫是角焊,而帶頸對焊法蘭和管縫焊縫泡沫是環焊;

2)不同的材料:帶頸平焊法蘭材料從所需厚度的普通鋼板加工而成,但是頸部對焊縫法蘭的材料主要由鍛鋼件加工;

3)公稱壓力不同:帶帶頸平焊法蘭的公稱壓力為0.6-4.0MPa,對接法蘭的公稱壓力為1-25MPa。

帶頸對焊法蘭和連接管為B型接縫,帶頸平焊法蘭和連接管為C型接縫,焊接后的無損檢測不同。

帶頸平焊法蘭和帶頸平焊法蘭不易更換。就制造角度而言,帶頸平焊法蘭(SO代表SLIPON)具有較大的內徑,因此重量輕且成本低。此外,必須對公稱直徑大于250毫米的帶頸平焊法蘭(WN代表“焊接頸”)進行測試,從而無需測試SO法蘭,從而降低了成本。

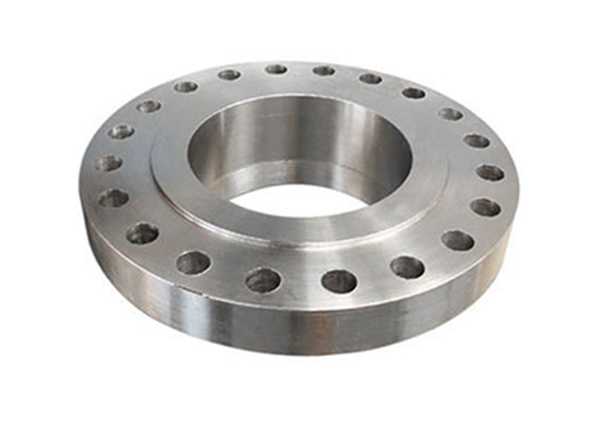

高壓帶頸平焊法蘭

1)各種形式的焊接:不能通過X射線攝影檢查平焊,但是可以檢查對焊。管帶頸平焊法蘭的法蘭焊接方式為角焊,帶頸對焊法蘭和管材的焊接方式為環焊。平面焊接是兩個圓角環焊。對焊是對焊縫。帶頸的平焊法蘭和不帶頸的平焊法蘭之間的區別在于,帶頸的平焊法蘭在管道焊接位置比無頸的平焊法蘭多一個。無頸平焊方法法蘭也是平法蘭,沒有法蘭的凸臺也是平角焊。帶頸平焊法蘭與連接管之間的焊接屬于B型縫,帶頸平焊法蘭與連接管之間的焊接屬于C型縫,并且焊接后的無損試驗不同。

2)不同的公稱壓力:頸扁焊法蘭的公稱壓力為0.6---4.0MPa,帶頸對焊法蘭的公稱壓力為1-25MPa。顯然頸部平焊。法蘭的適用壓力等級較低。

3)連接方法的差異:帶頸平焊法蘭和帶頸平焊法蘭的 大結構差異是管與法蘭之間的連接差異。帶頸平焊法蘭通常是管道和法蘭。角連接,帶頸對焊法蘭法蘭是法蘭和噴嘴的對接接頭。

平焊法蘭通常只能連接到管道,而不能直接連接到對焊管道接頭。帶頸對焊法蘭通??梢灾苯舆B接到所有對焊管接頭(包括彎頭,三通,異徑管等)。當然包括管道。

帶頸對焊法蘭比對接平焊法蘭更堅固,對焊比平焊更堅固,泄漏更少。

帶頸平焊法蘭和帶頸平焊法蘭不能輕易更換。就制造角度而言,帶頸平焊法蘭(即法蘭)的內徑較大,因此重量輕且成本低。此外,必須對公稱直徑頸部大于250毫米的對焊法蘭(WN代表“焊接頸”)進行測試,而無需對SO法蘭進行測試,因此成本相對較低。
